Manual del usuario

Instalación de la aplicación

La forma más habitual de instalar Condensaciones es mediante uno de los instaladores disponibles en la página de descargas del proyecto.

Los instaladores para el sistema operativo Windows generan los enlaces correspondientes a la aplicación en el menú de inicio. Estos instaladores se han obtenido usando py2exe y NSIS.

Si no existe un instalador disponible para su sistema operativo, o desea llevar a cabo una instalación a partir del código fuente, necesita instalar las siguientes dependencias:

Una vez instaladas las dependencias puede hacer funcionar Condensaciones llamando directamente al script bin/condensa desde una carpeta que contenga una copia del código fuente:

$ python bin/condensa

La aplicación detecta automáticamente si se está ejecutando desde una versión de un instalador o directamente y ajustará las rutas de búsqueda de sus bases de datos.

Para generar la documentación es necesario Sphinx (v1.0.4) y, para los test, el paquete unittest2 (v0.5.1).

Para generar automáticamente las imágenes de las pantallas de bienvenida se utiliza PIL (v1.1.7), y distribute (v0.6.14), py2exe y NSIS para obtener los instaladores de Windows.

Conversión de bases de datos de materiales

Para almacenar los datos de las propiedades de los materiales la aplicación utiliza un formato simple de texto que resulta fácilmente editable. Además, el formato incluye información sobre los campos existentes y su uso.

Para facilitar el uso desde otras bases de datos, Condensaciones incluye la aplicación de línea de comandos importDB, que permite convertir bases de datos en formato LIDER/CALENER al formato nativo de la aplicación.

El siguiente ejemplo:

$ importDB BDCatalogo.bdc

importa los datos del archivo BDCatalogo.bdc y los exporta al archivo DB.ini.

La aplicación permite convertir varios archivos a una única base de datos y admite opciones para definir un archivo de salida diferente. Puede consultar estas opciones en el texto de ayuda que muestra al arranca la aplicación sin parámetros.

Bibliotecas predefinidas (materiales, cerramientos y climas)

Condensaciones se distribuye con una base de datos de materiales de ejemplo (MaterialesDB), obtenida de la conversión del archivo de materiales de LIDER usando la aplicación importDB.

También incluye una base de datos de cerramientos (CerramientosDB) y una base de datos de climas (ClimaCTE) con los datos climáticos de las capitales de provincia españolas, según el Código Técnico de la Edificación (CTE).

Estas bibliotecas se encuentran en el directorio data de la aplicación.

Interfaz de usuario

Condensa es una aplicación gráfica que intenta ofrecer una interfaz ágil e intuitiva.

Organización general de la interfaz

La interfaz de la aplicación organiza el contenido en zonas o bandas para facilitan su uso y localizar más rápidamente la información relevante.

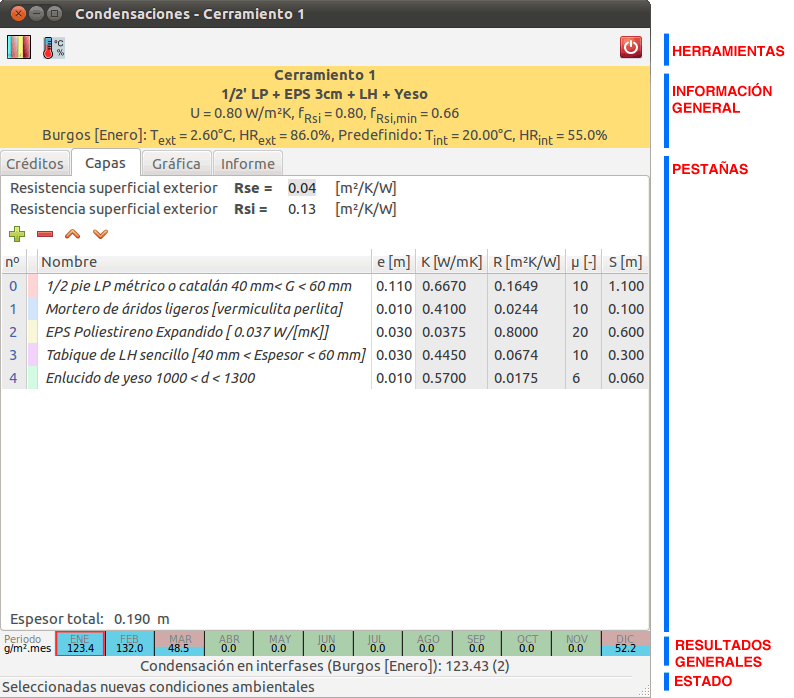

Descripción general de la interfaz

Estas zonas son:

  • Barra de herramientas
  • Barra de información general
  • Pestaña de datos
  • Barra de resultados generales
  • Barra de estado

Barra de herramientas

La barra de herramientas contiene los botones de acceso al diálogo de la biblioteca de cerramientos y al diálogo de definición de climas (interior y exterior).

Barra de información general

La barra de información general permite conocer el cerramiento activo y los parámetros de cálculo activos.

Los datos se organizan en tres líneas de texto:

  • el nombre del cerramiento.
  • la descripción del cerramiento (según esté almacenado en la biblioteca).
  • los parámetros higrotérmicos más relevantes (transmitancia térmica U , factor de temperatura de la superficie interior fRsi y factor de temperatura de la superficie interior mínimo fRsi,min).
  • los valores de humedad relativa y temperatura exterior e interior usados en el cálculo.

Además, el fondo de esta zona es verde si el cerramiento está libre de condensaciones, anaranjado si se producen condensaciones intersticiales o superficiales, o rojo si se producen condensaciones superficiales e intersticiales en el cerramiento.

Pestañas de datos

Esta zona incluye información más detallada en varias pestañas:

  • Créditos de la aplicación o pantalla de bienvenida
  • Descripción y gestión de las capas del cerramiento
  • Diagrama de presiones y temperaturas
  • Diagrama de presiones de vapor
  • Informe de cálculos y resultados

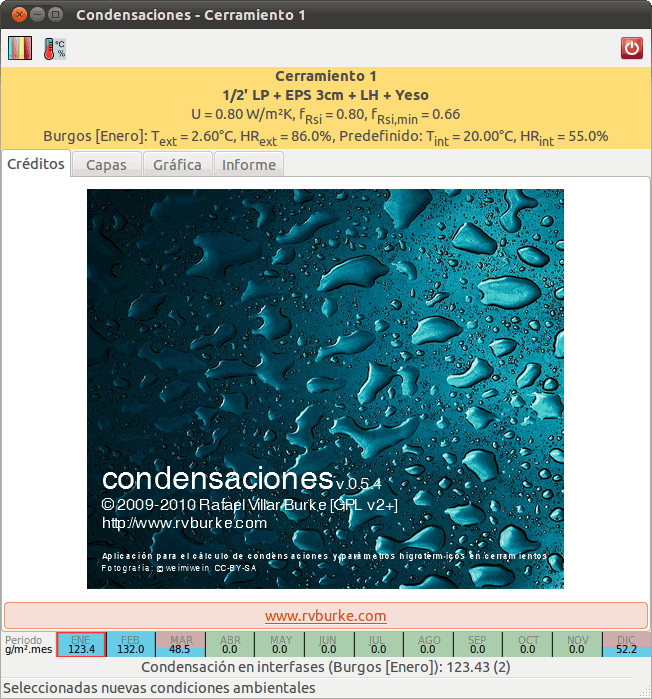

Pantalla de bienvenida

La aplicación se inicia con la pestaña de créditos activada y con el cerramiento predeterminado seleccionado.

En los créditos se detalla la versión, la licencia de distribución y los datos de autoría, además de darse acceso a la web de la aplicación a través de un botón de enlace que arranca el navegador.

_images/ui_01_creditos.png

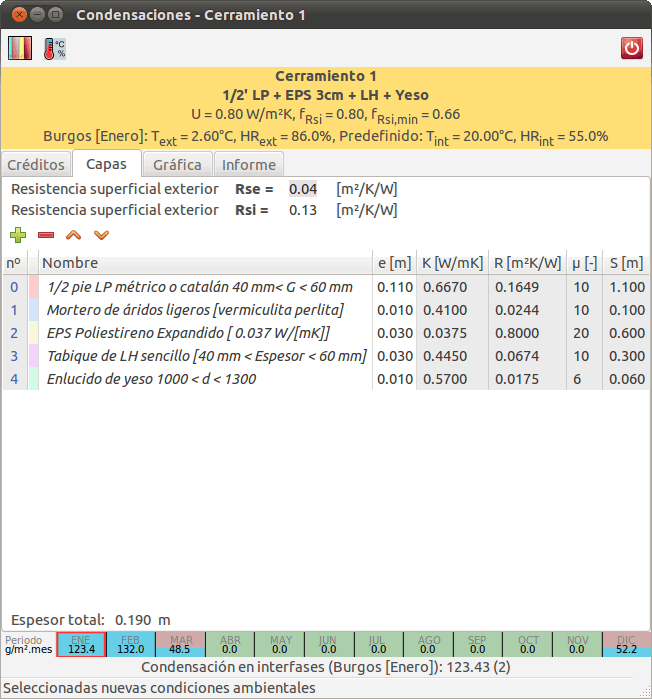

Gestión de capas

En esta pestaña es posible modificar la composición del cerramiento. Se pueden agregar o eliminar capas, así como reordenarlas, usando los botones de la barra superior y cambiar el espesor o el material de una capa, editando directamente esos valores en la lista.

_images/ui_02_capas.png

La lista de capas se ordena del exterior al interior y muestra los siguientes datos de cada capa:

  • número de capa (empezando en 0)
  • color asignado a la capa en las gráficas
  • nombre de la capa
  • espesor de la capa [m]
  • conductividad térmica de la capa [W/mK]
  • resistencia térmica de la capa [m²K/W]
  • difusividad al vapor de agua [adimensional]
  • espesor de aire equivalente [m]

Las resistencias superficiales de las caras exterior e interior se muestran y pueden ser editados en campos de entrada independientes, sobre la lista de capas.

El espesor total del cerramiento se indica en la parte inferior de la lista.

Los cambios realizados en la lista de capas tienen efecto inmediato y provocan la actualización de la barra de información general y de resultados con los valores de condensación correspondientes.

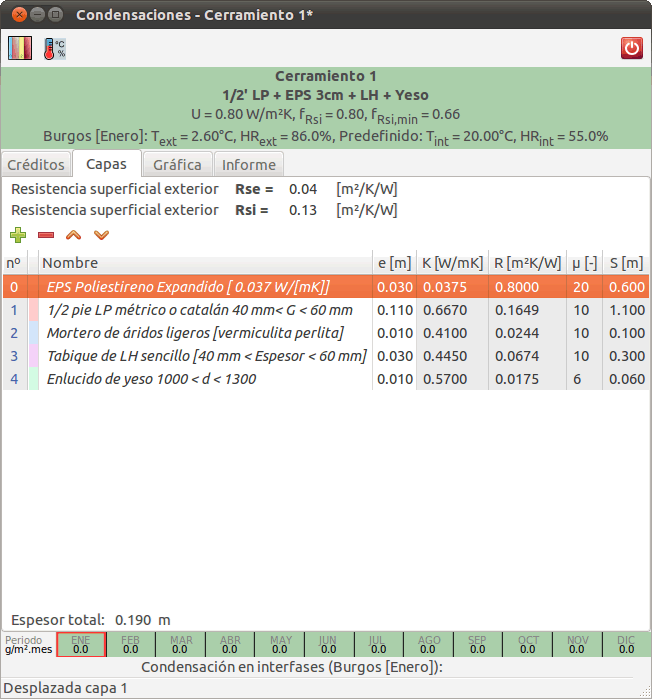

En la imagen siguiente se puede apreciar cómo el cerramiento del ejemplo ha dejado de sufrir condensaciones al trasladar la capa de aislamiento intermedio al exterior:

_images/ui_03_capasok.png

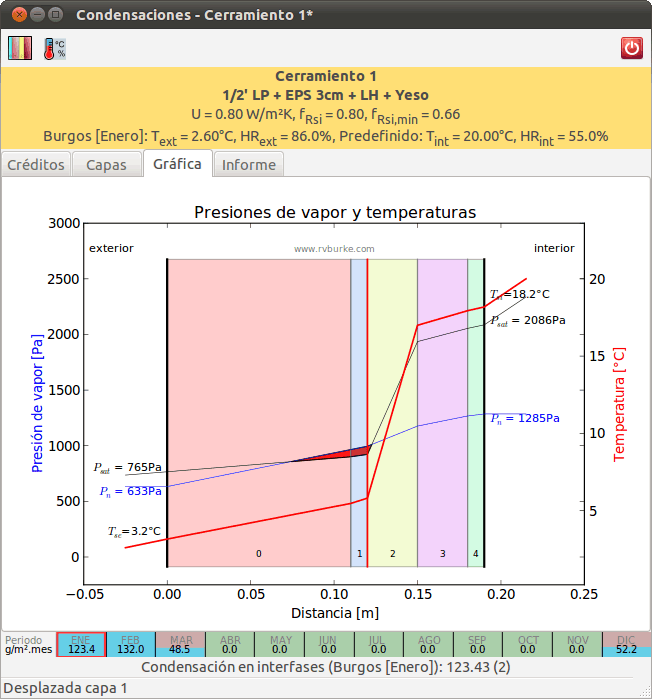

Diagrama de presiones y temperaturas

Se representa el cerramiento, con espesores geométricos de las capas y una superposición de las líneas de presiones y temperaturas en el interior del cerramiento.

_images/ui_04_pretemp.png

La línea de temperaturas se dibuja en rojo, la de presiones de vapor en azul, y en negro se indica la presión de vapor de saturación. En caso de existir condensaciones, se indica la zona afectada mediante un relleno en color rojo entre las líneas de presiones.

También se resaltan en rojo las interfases en las que existen condensaciones, tanto procedentes de condensación previa como actual.

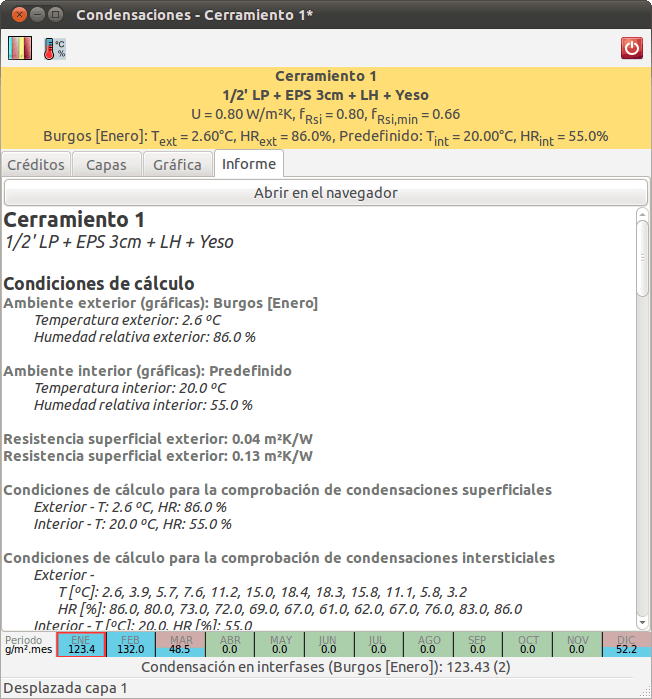

Informe de resultados

El informe de resultados incluye la información necesaria para la comprobación del cerramiento:

  • Nombre y descripción del cerramiento.
  • Condiciones de humedad y temperatura usadas en los cálculos.
  • Parámetros de cálculo de las distintas capas y de resistencia superficial.
  • Parámetros higrotérmicos del cerramiento compuesto.
  • Gráfica de temperatura y presión efectiva y de presiones efectivas y de saturación.
  • Histograma de condensaciones acumuladas en todo el cerramiento para cada periodo.
  • Comprobaciones de la existencia de condensaciones superficiales e intersticiales según CTE.
_images/ui_06_informe.png

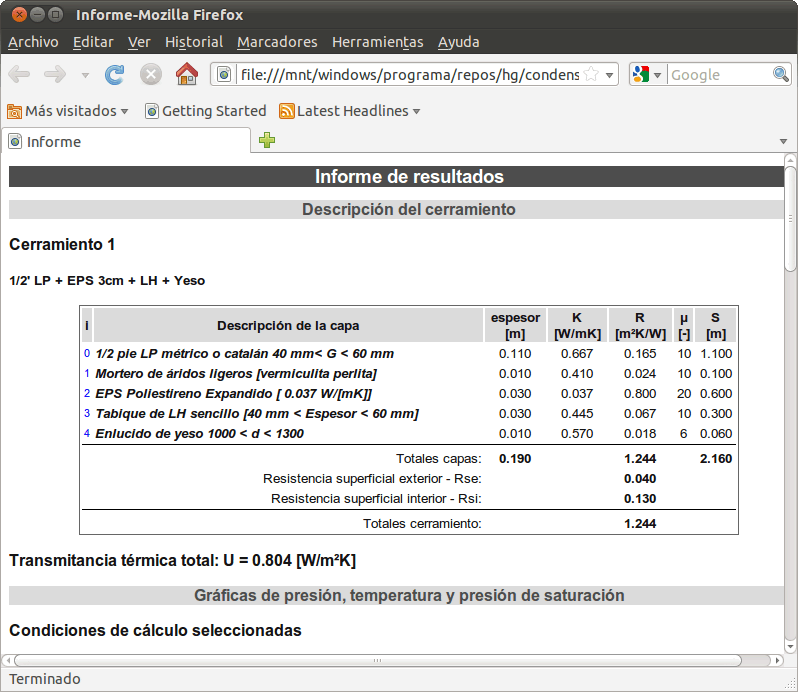

Para poder imprimir el informe, guardarlo en disco y para su copia en el portapapeles, se dispone de un botón en la parte superior que abre una versión del informe en el navegador web que tenga configurado el sistema.

_images/ui_07_navegador.png

Barra de resultados generales

Esta zona recoge la cantidad total de vapor condensado (en g/m²mes) y su distribución en capas.

También incluye una barra de condensaciones por periodos en la que se representa cada uno de ellos con una casilla de fondo verde si no existen condensaciones o en fondo rojo cuando existan. En los periodos con condensación se incluye el dato de la cantidad total acumulada y un nivel de condensados tomando como nivel máximo el mes más desfavorable.

Barra de estado

La barra de estado indica la última operación realizada e información relacionada con ella.
